Электронный блок управления и тестер роторных ТНВД Stanadyne (DE / DB4 / DB2)

Описание продукции и технологическое назначение

Специализированный портативный тестер ТНВД Stanadyne от ведущего станкостроительного завода BEACON MACHINE представляет собой высокоточный электронный симулятор и блок калибровки для механических и электронно-управляемых роторных насосов распределительного типа Stanadyne. Прибор предназначен для автономного управления пропорциональными клапанами регулирования цикловой подачи (PVC — Pump Volume Control) и клапанами угла опережения впрыска (TCD — Timing Control Device) непосредственно во время испытаний ТНВД на механическом стенде (серии 12PSB) или на верстаке топливного участка.

Данный блок управления насосом Stanadyne оснащен высококонтрастными цифровыми LED-дисплеями и прецизионными регуляторами постоянного тока и скважности ШИМ (PWM), что позволяет точно выставлять и контролировать напряжение и силу тока на соленоидах в строгом соответствии с OEM-картами калибровки. Тестер разработан для работы с роторными ТНВД Stanadyne серий DB2, DB4, DM4, DE2435, DE2635, DS, широко применяемыми на дизельных двигателях John Deere (PowerTech 4.5L, 6.8L), Perkins (серий 1004, 1006, 1104), JCB Dieselmax, Ford, Cummins, Case IH, New Holland, Massey Ferguson, Caterpillar. Применение тестера позволяет на 100% локализовать и устранить такие типичные неисправности топливной системы, как заклинивание дозирующего клапана, обрыв или межвитковое замыкание катушки электромагнита опережения, провалы при резком наборе нагрузки трактора или экскаватора, жесткий металлический стук (ранний впрыск), перебои на холостом ходу, перерасход дизтоплива и появление серого или черного дыма.

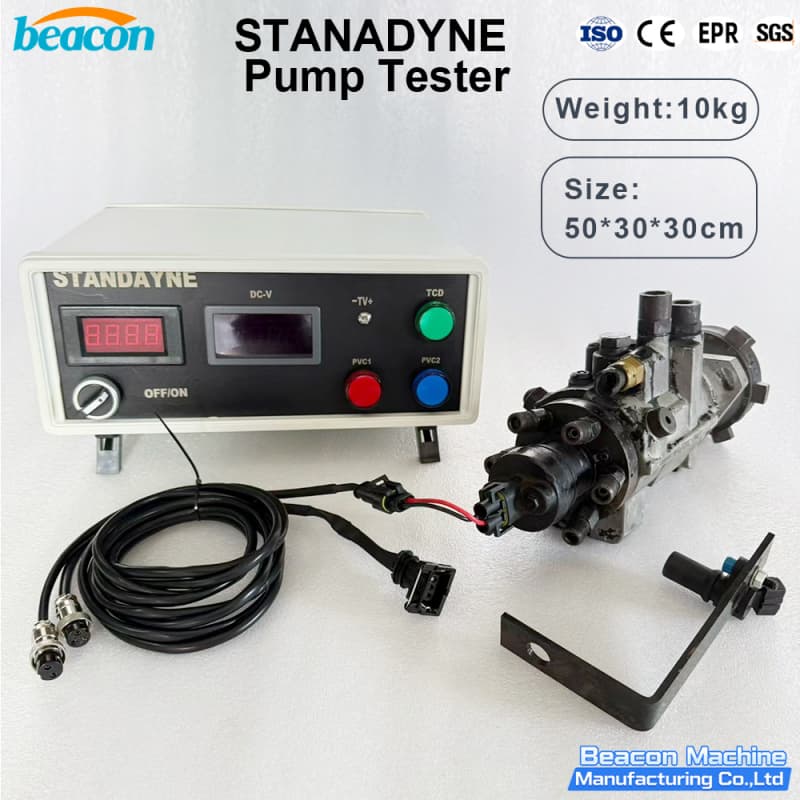

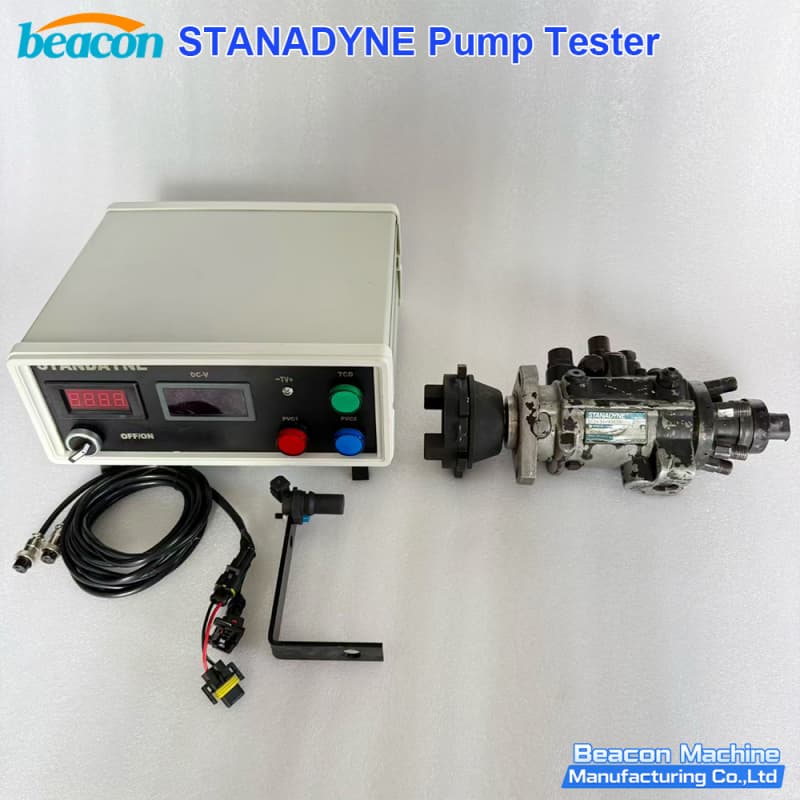

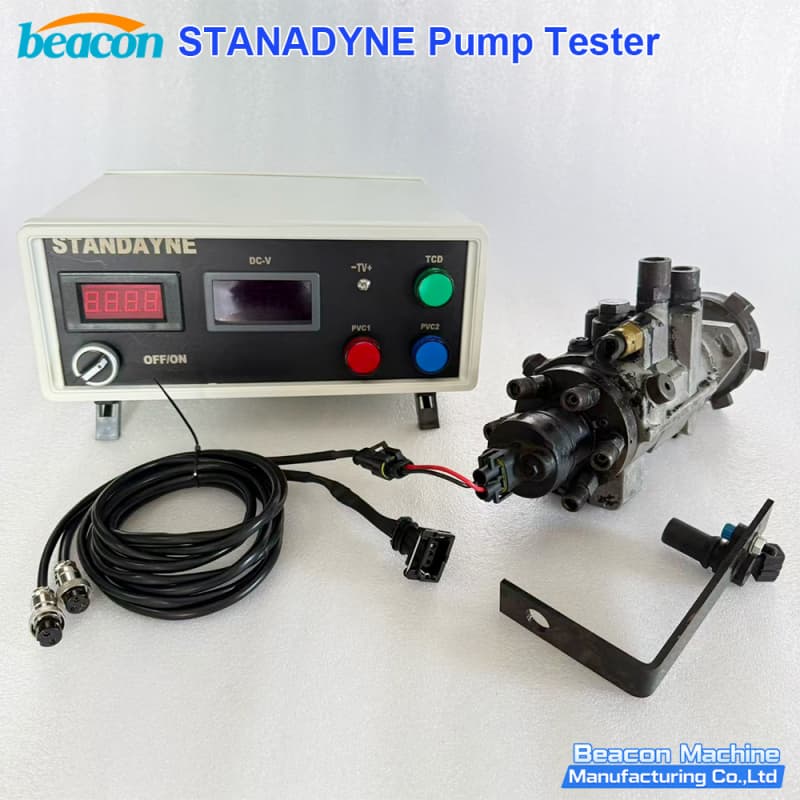

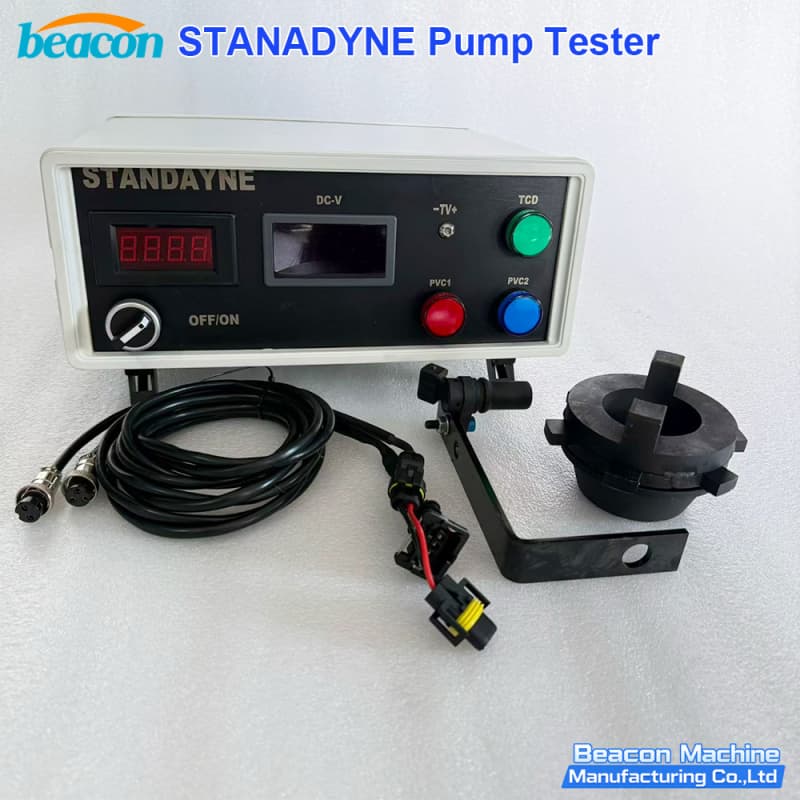

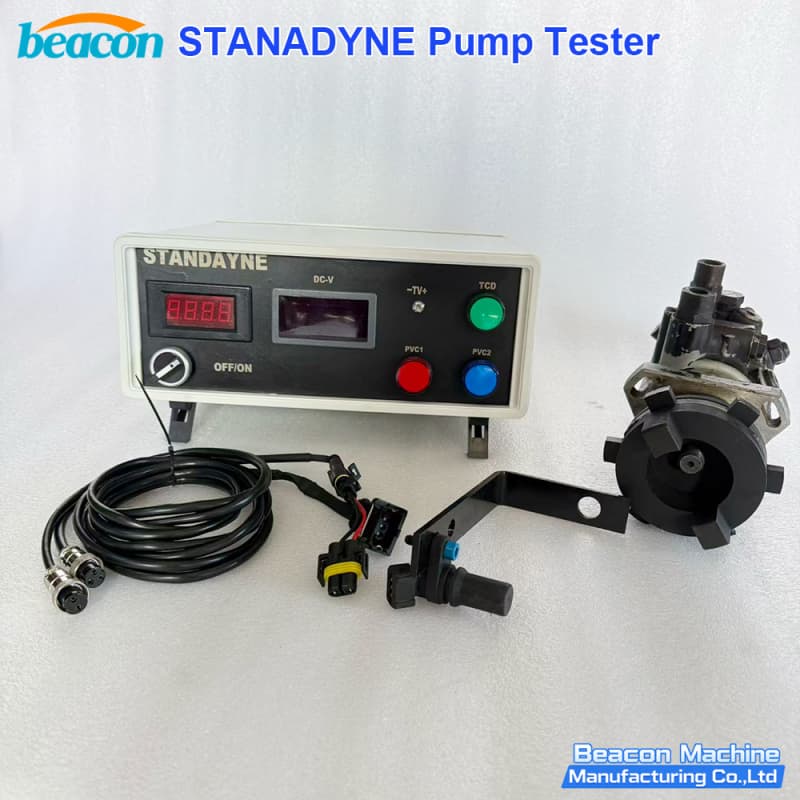

Галерея прибора и кабельной оснастки

Технические и сервисные преимущества тестера Stanadyne BEACON MACHINE

• ✔            Прецизионная калибровка клапанов TCD и PVC:            Позволяет плавно регулировать постоянное напряжение (DC Volts) и ток управления клапанами цикловой подачи и опережения впрыска ТНВД Stanadyne с контролем фактических параметров на цифровых LED-индикаторах с шагом 0,01 В / 0,01 А.

• ✔            Универсальная интеграция с любым стендом ТНВД:            Прибор работает полностью автономно от сети 220 В и может использоваться совместно с любым механическим стендом регулировки ТНВД (12PSB-E, 12PSB-D, 12PSB-X, 12PSB-S), превращая классический стенд в специализированную станцию для насосов Stanadyne.

• ✔            Встроенная защита от короткого замыкания и перегрузки:            Оснащен быстродействующей электронной защитой силового каскада при замыкании в проводке или в подгоревшей катушке клапана насоса, исключая повреждение внутренних микросхем тестера при дефектовке неисправных насосов.

• ✔            Портативность и прочный металлический корпус:            Компактные габариты и малый вес позволяют легко перемещать прибор между рабочими постами или брать с собой на выездную диагностику тракторов John Deere и экскаваторов JCB непосредственно в полевых условиях.

• ✔            Прямая заводская гарантия BEACON MACHINE:            12 месяцев официальной заводской гарантии, комплект оригинальных разъемов и соединительных кабелей под ТНВД Stanadyne в базовой поставке, русскоязычная инструкция и постоянная консультационная поддержка службы сервиса.
